一、行业痛点：厚板焊接工艺瓶颈
海上平台、风电塔筒、船舶大量使用30–100mm厚S355结构钢。传统多层电弧焊热输入大、变形严重、加工周期极长；单道大功率激光焊受熔池静水压与表面张力平衡限制，理论极限仅30mm，厚度超过15mm极易出现根部塌陷、底蚀、凝固热裂纹，45mm厚板单道焊缺陷完全失控，无法投产。
现有厚板激光复合焊、窄间隙焊需开坡口、填丝，工序复杂成本高。本文采用相干合成动态光束28kW单模环模激光器，创新双面两步非全熔透焊接工艺，无需开坡口、无需填充金属，一次性实现45mm厚钢板全长无气孔、无裂纹、无塌陷完美对接，为重钢结构制造提供颠覆性新工艺。

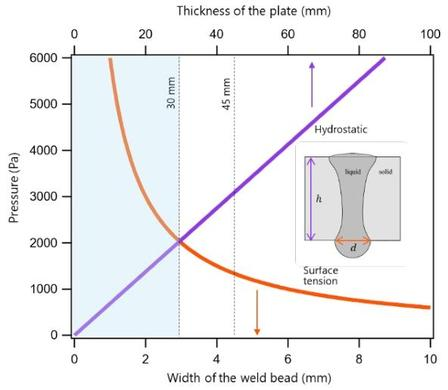

图1 熔池压力平衡机理

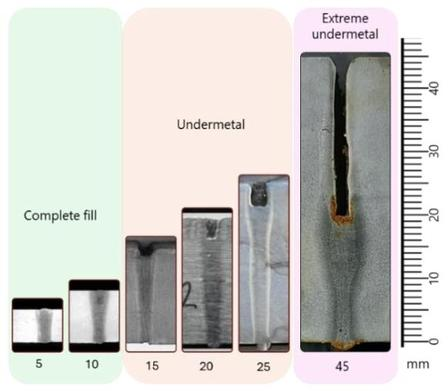

图2 不同厚度焊缝缺陷演变
缺陷底层机理：熔池内部静水压随板厚线性上升，底部液态表面张力仅随熔宽下降；3mm熔宽下二者平衡极限仅30mm。厚度≥45mm时静液压远超表面张力，液态金属下坠形成严重底蚀塌陷，窄深熔道还会产生大拉伸应力，诱发贯穿性热裂纹。
二、核心工艺方案：双面两步环模激光焊
1. 相干合成激光核心优势
采用Civan 28kW相干合成动态光束，0.6mm单模环模光斑，1.5m长焦深光学系统，瑞利长度覆盖焦点上下各15mm（总30mm），贯穿厚板全程光斑形态稳定，匙孔持续稳定，不会随深度扩张失稳。

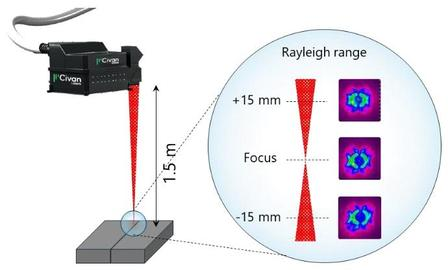

图3 28kW CBC激光光路与长焦光斑稳定性
2. 双面焊接流程
① 第一道（正面深熔焊）：24kW功率，0.35m/min，近40mm 非全熔透，保留底部固态母材做天然衬垫，杜绝根部塌陷；但深窄熔道根部易产生潜在微裂纹。
② 工件翻面，第二道（背面补熔焊）：15kW功率，0.35m/min，熔深覆盖两道熔合区，低深宽比宽熔池完全重熔第一道根部，消除裂纹缺陷。

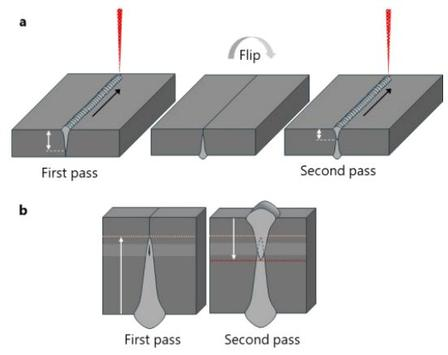

图4 双面焊接工艺流程示意图
标准化工艺参数
| 焊接道次 | 激光功率 | 行走速度 | 光束类型 | 目标熔深 |
| 正面第一道 | 24kW | 0.35m/min | 0.6mm环模 | ≈40mm |
| 背面第二道 | 15kW | 0.35m/min | 0.6mm环模 | ≈22mm |
实验基材
45mm厚S355钢板，等离子切割原始粗糙对接边缘，不开坡口、无间隙预处理，500mm长对接焊缝，真实模拟工业粗糙装配工况。
三、关键试验结果
1. 单道熔池形貌对比

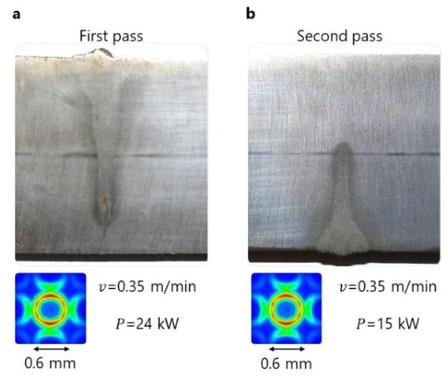

图5第一道/第二道熔道金相截面
· 24kW第一道：深窄长熔池，深度接近40mm，根部存在热裂纹风险；
· 15kW第二道：浅宽熔池，深宽比小，凝固应力低，无新生裂纹，可完全重熔修复第一道根部缺陷。
2. 全长焊缝破坏性检测
将500mm完整焊缝切割30余个切片，60余处截面全检：

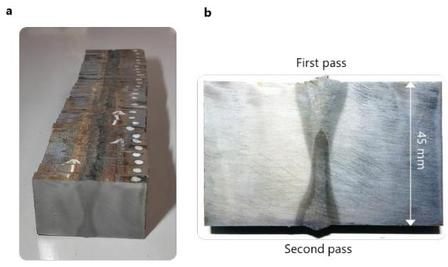

图6 焊缝切片检测+完整无缺陷金相截面
1. 无根部塌陷、无底蚀、无集中气孔；
2. 两道熔合区冶金完全结合，第一道潜在裂纹被第二道金属重熔彻底消除；
3. 整条焊缝熔合线连续均匀，组织致密完整。
四、工业核心价值总结
1. 突破 45mm 厚板激光焊极限
避开单道全熔透静水压失稳难题，依靠双面分步熔透，完美解决厚板根部塌陷、热裂纹两大致命缺陷，无需坡口、无需焊丝，简化前处理工序。
2. 相干合成长焦环模光束是工艺基础
超长瑞利范围保证厚板内部光斑形态不变，匙孔全程稳定，是实现近 40mm深熔焊的光学前提。
3. 大幅降低变形与后处理
对比多层埋弧焊/电弧焊，热输入显著降低，焊接残余应力、焊接变形大幅减小，省去大量校正、打磨工序。
4. 适配大型自动化产线
船舶、风电塔筒、海上平台圆筒构件现有内外双工位焊接设备可直接适配双面工艺，具备大规模量产落地条件。
五、后续研究方向
1. 高能射线无损探伤、全套力学拉伸/冲击/疲劳性能认证，满足行业标准；
2. 拓展60mm及更厚钢板双面激光焊接工艺；
3. 优化动态光束时序，进一步提升焊接速度。
