一、行业研究背景
传统LPBF金属打印普遍采用高斯激光光斑，熔池热场梯度极端、熔体剧烈对流，极易产生飞溅、气孔、粗大胞状晶等缺陷；现有光束研究仅局限环形、平顶等轴对称光斑，缺乏螺旋、沙漏、回旋飞镖这类非对称任意动态光场的熔凝机理量化分析。
本文基于 CIVAN 相干合成（CBC）动态光束激光器，搭配 FLOW-3D 高保真多物理CFD仿真+316L不锈钢单道打印试验，系统对比6类差异化光场，量化熔池体积、流速、温度均匀性、凝固梯度（G/R）核心指标，证实任意定制光束可大幅稳定熔池、细化晶粒，为无缺陷金属增材提供全新光场设计方案。

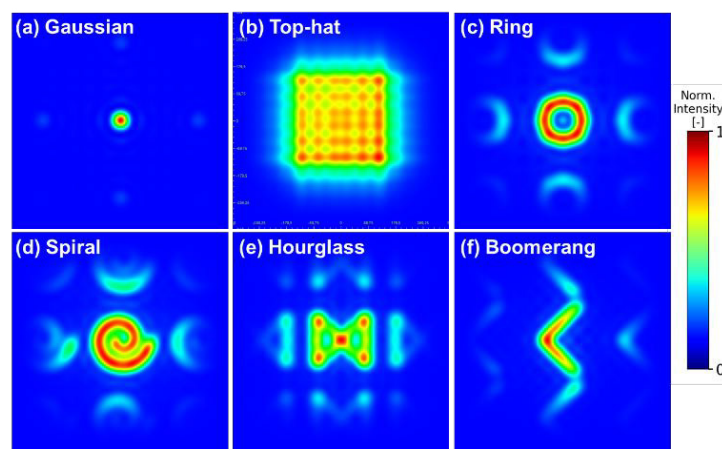

图1 6类试验CBC光束光场图
二、试验与仿真一体化方案
1. 6种CBC激光光场全覆盖：基准高斯；平顶均匀光斑；环形光斑；螺旋动态光斑；沙漏光斑；旋转飞镖光斑。
2. 统一打印工艺
基材：轧制316L不锈钢；激光功率250W，扫描速度100mm/s，光束切换频率1kHz，氩气保护20L/min。
3. 高精度仿真体系
自主开发Python光束前处理程序，完美复刻CBC输出热流分布；采用 8μm精细网格，耦合VOF气液两相、反冲压力、马兰戈尼对流、凝固传热多物理场；仿真熔池尺寸与金相实测误差仅 3.9%~7.5%，模型可信度高。

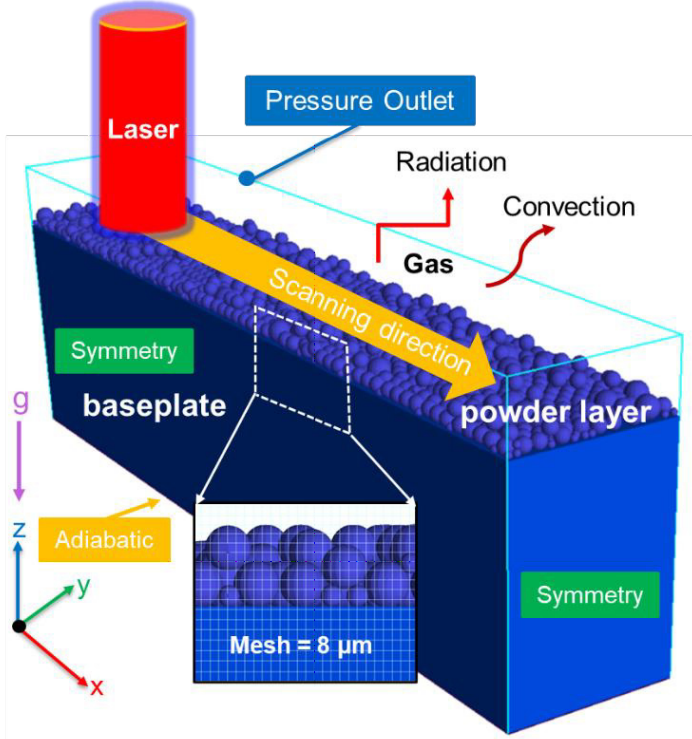

图2 LPBF仿真计算域

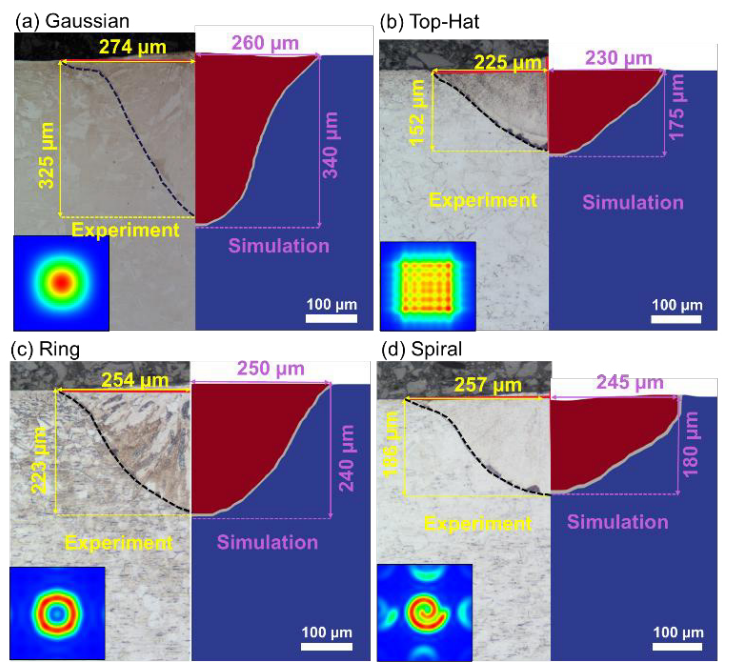

图3 仿真vs实验熔池截面对照
4. 检测手段
光学金相测量熔深熔宽；SEM观测胞状晶粒尺寸；仿真输出熔池流速、体积、温度方差、热梯度、冷却速率五大量化参数。
三、核心量化研究结果
1. 高斯光斑：熔池扰动最强，缺陷风险最高
高斯能量高度集中，熔池体积、熔体平均流速、温度不均匀度全部为六组最高；剧烈流体运动极易诱发粉末飞溅、匙孔失稳、内部孔隙。
2. 轴对称优化光斑（平顶 / 环形）大幅稳定熔池
· 平顶光斑对比高斯：熔池体积降低 66.3%、熔体流速下降 17.2%、温度波动降低 53.1%；热梯度提升 21.1%、冷却速率提升 34.1%，晶粒显著细化；
· 环形光斑：熔池体积缩减约 45%，温度方差下降 30%，兼顾熔道宽度与热均匀性。

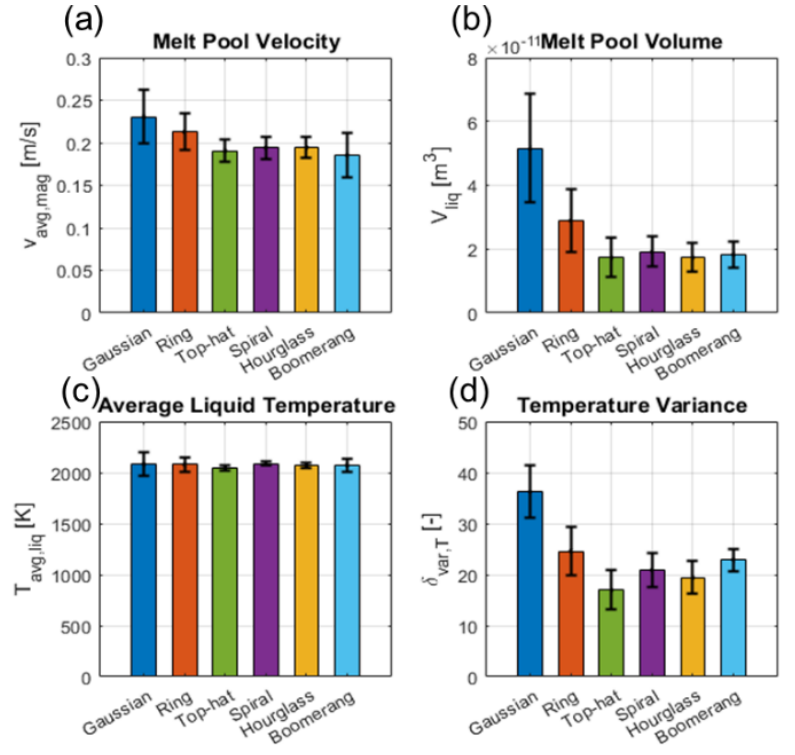

图4 六类光束熔池量化指标柱状图
3. 相干合成专属任意非对称光束（螺旋/沙漏/飞镖）凝固条件最优
沙漏光束综合性能最优，相对高斯光斑：
· 热梯度提升67%，冷却速率暴涨92%；
· 熔池体积、温度波动大幅降低，仅保留适中熔体搅拌；
螺旋、旋转飞镖光束次之，二者冷却速率提升80%以上，可灵活调控凝固区间，定制晶粒尺寸。

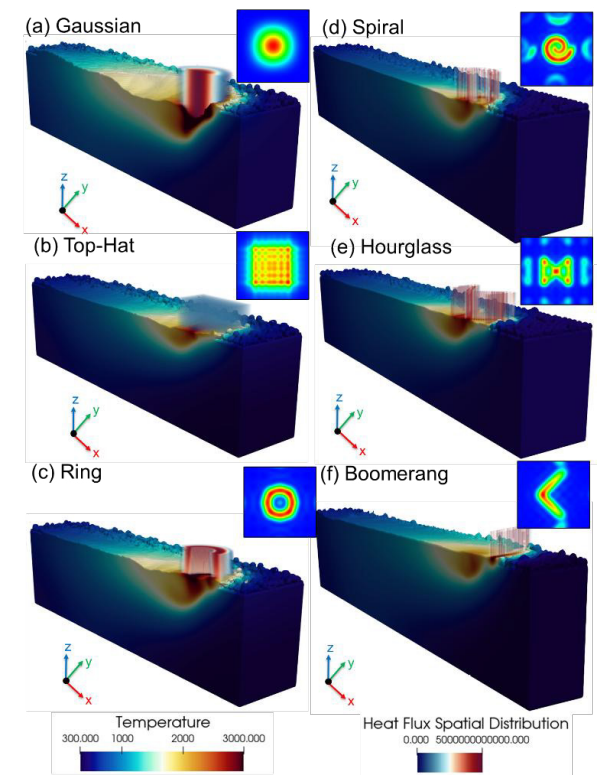

图5 六光束熔池温度三维仿真云图

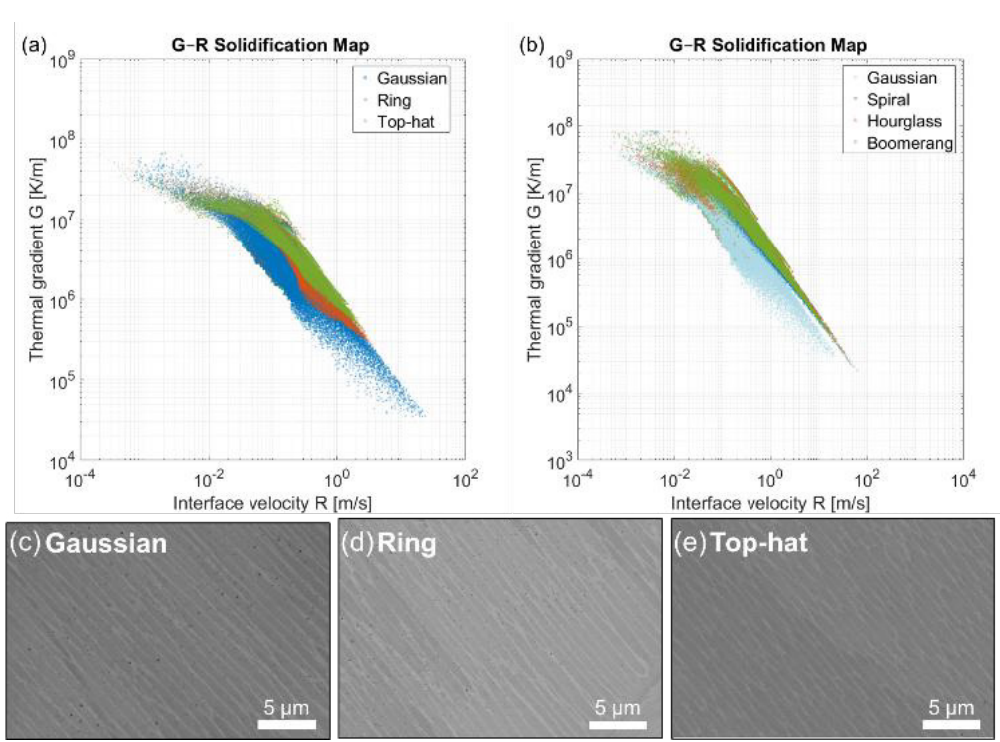

图6 G-R凝固图谱+晶粒SEM图
4. 凝固规律与晶粒尺寸直接对应
热梯度G、凝固速率R越高，胞状晶粒越细小：
· 高斯：平均胞晶1.14μm；
· 环形：1.02μm；
· 平顶：仅 0.71μm；
沙漏、螺旋光束可进一步实现超细均匀胞状组织，提升零件强度、疲劳性能。
四、核心工程结论
1. 相干合成任意动态光束是熔池稳定与微观晶粒定制核心手段，无需改动功率、扫描速度，仅重构激光空间能量分布，即可大幅优化熔池热流体行为。
2. 量产光束选型指南
· 追求高效率大熔道：选用高斯光束；
· 平衡稳定与细化晶粒：平顶、环形轴对称光束；
· 极致细晶、低缺陷精密零件：沙漏、螺旋任意动态光束；
3. CFD光束映射仿真工具可精准预判不同光场熔凝行为，大幅缩减实物试错成本，实现光束正向数字化设计。
五、产业化价值
1. 精密医疗、航空316L零部件：采用沙漏/螺旋光束，降低孔隙、细化晶粒，提升疲劳与耐蚀性能；
2. 大尺寸批量打印：平顶光束抑制飞溅，提升粉床稳定性与零件致密度；
3. 梯度性能构件：相干合成激光器可在线实时切换光斑，单零件不同区域匹配不同凝固条件，一体成型差异化力学性能。
