一、行业痛点导读
铝合金轻量化、可100%回收，是动力电池壳体、LPBF金属3D打印核心材料，但高导热、高反光特性，加之Mg、Zn低沸点合金元素极易瞬时汽化，造成熔池、匙孔剧烈失稳，加工产生大量飞溅。
在LPBF增材制造中飞溅会形成 “雪球缺陷”，堆积粉末诱发层间气孔、夹杂；锂电超薄铝箔焊接又需要传导-深熔过渡区浅平宽熔道，传统单点、线性高斯光斑无法同时实现无飞溅+薄层熔两大需求。
本文基于16kW OPA6 CBC相干合成动态光束激光器，设计4类光场搭配 10kHz/100kHz两组调制频率，系统对比飞溅量、熔池几何、焊缝裂纹演化规律，给出适配 3D 打印、锂电铝箔的最优光束工艺方案。
二、完整实验设计
1. 四类 CBC 定制动态光场

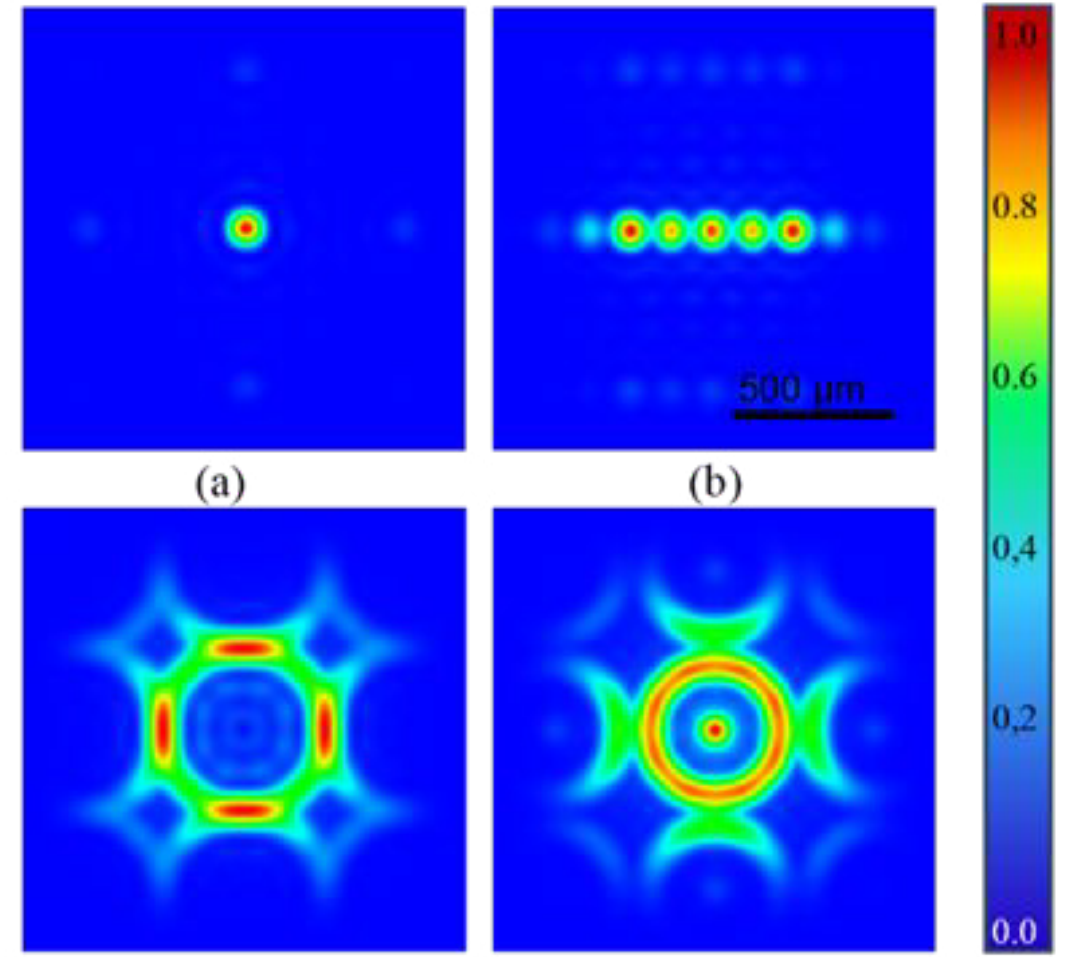

图1：四种标准化动态光束光场 (a) Dot 单点；(b) Long Line长线；(c) Big Circle大圆；(d) Dot Circle点环，依靠OPA光相控阵无机械部件实时切换。
Dot 单点：等效传统高斯光斑，能量高度集中；
Long Line 长线：线性拉伸高能光斑，局部峰值光强更高；
Big Circle 大圆：大面积均匀环形能量分布；
Dot Circle 点环：中心光点+外围环形复合光场。
2. 统一标准化试验参数
基材：EN AW-5754铝合金；激光功率9kW，焊接速度18m/min；调制频率10kHz/100kHz；氩气保护0~5L/min；工艺区间严格控制在传导-深熔过渡模式，匹配LPBF单层打印、超薄铝箔焊接工况。
3. 飞溅自动量化处理算法

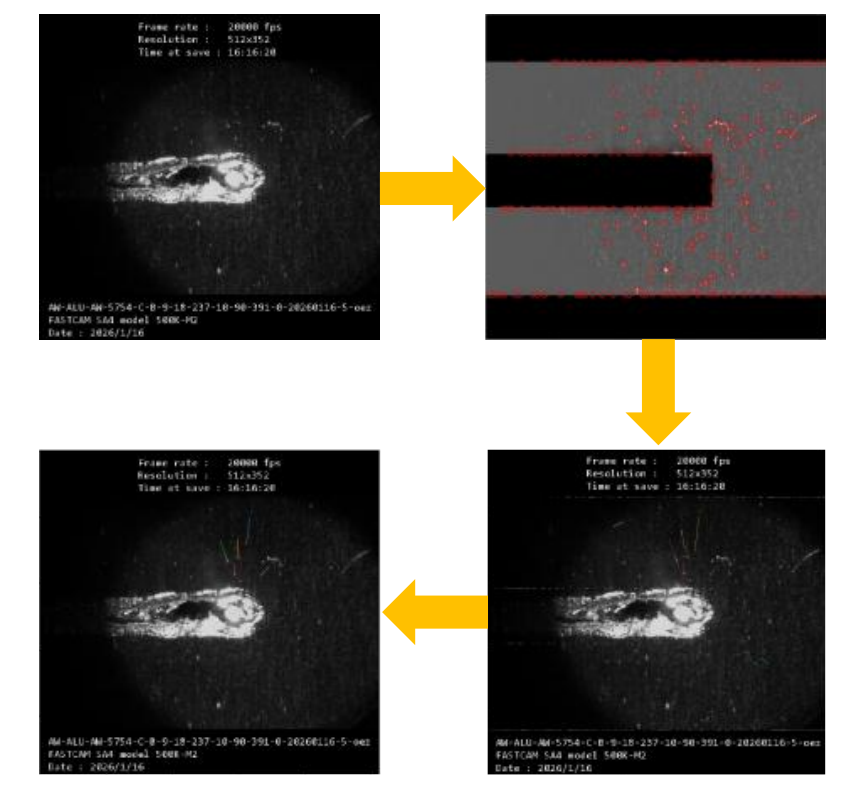

图2 Python 粒子追踪完整处理流水线：图像预处理→兴趣粒子识别→运动轨迹匹配→噪声杂点过滤，统计固定520帧窗口内飞溅总数量。
三、核心图文试验结果
1. 光束形貌直接决定飞溅生成总量

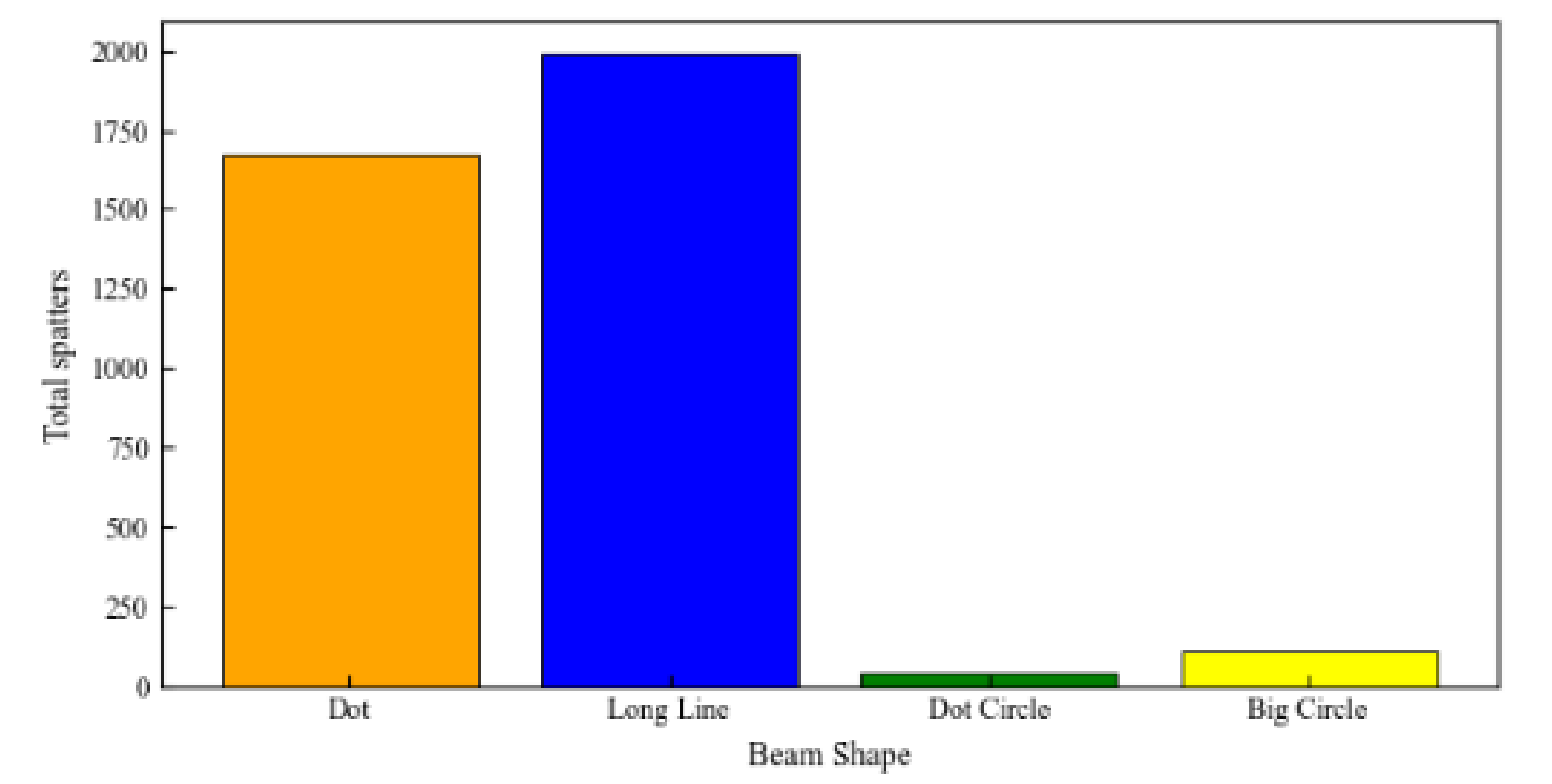

图 3 10kHz 工况下四种光束 520 帧观测窗口内飞溅总量统计柱状图
· Dot 单点：约 1600 颗飞溅颗粒；
· Long Line 长线：局部高温加剧 Mg/Zn 合金汽化，飞溅近 2000 颗，为四组最高；
· Big Circle、Dot Circle 环形光束：能量均匀分散，无局部温度尖峰，飞溅量低于设备检测阈值，仅产生微量无害粉尘。
机理：环形光场提前预热熔池边缘，平衡铝合金激光吸收率波动，抑制瞬时金属爆蒸，稳定匙孔动态行为。
2. 光束与频率精准定制浅 / 深熔道形貌

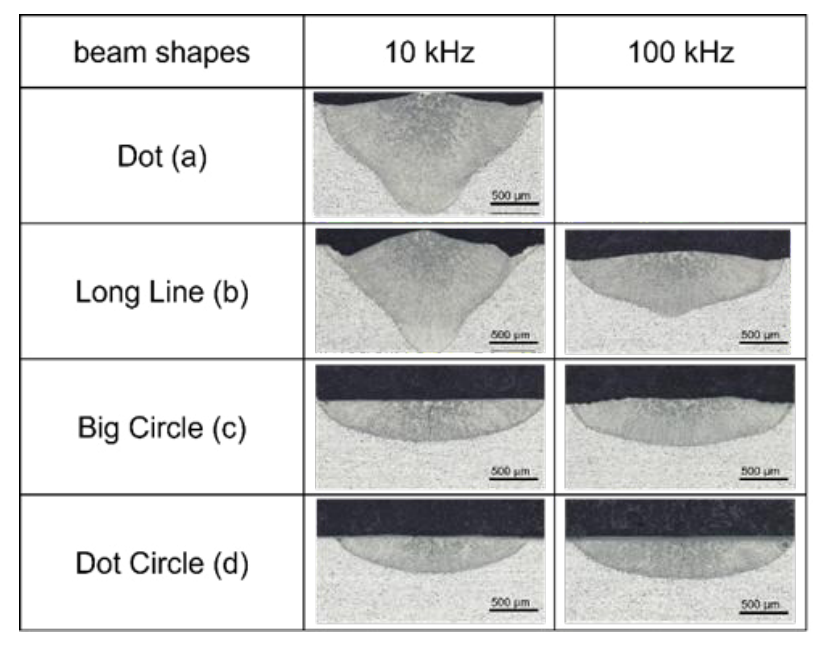

图 4 Dot、Long Line 光束焊缝宏观截面形貌
· 集中型（单点 / 长线）：熔深可达 1.2mm，适配厚板深熔；长线光束提升至 100kHz 后熔深直接减半至 0.68mm；
· 环形（大圆 / 点环）：天然形成浅平宽熔道，熔深稳定 0.40~0.42mm，完美匹配 LPBF、超薄锂电箔焊接。
表1 焊缝几何量化数据表
| 光束类型 | 振荡频率（kHz） | 焊缝截面积（mm²） | 熔深（mm） | 缺陷特征 |
| Dot | 10 | 1.7986 | 1.212 | 大量飞溅，无裂纹 |
| Long Line | 10 | 1.6446 | 1.264 | 飞溅最多，微量微裂纹 |
| Long Line | 100 | 1.1700 | 0.681 | 飞溅减少，裂纹缓解 |
| Big Circle | 10 | 0.7206 | 0.418 | 微量飞溅，中心浅裂纹 |
| Big Circle | 100 | 0.8627 | 0.410 | 几乎零飞溅，无裂纹 |
| Dot Circle | 10 | 0.6718 | 0.404 | 微量飞溅，0.34mm深裂纹 |
| Dot Circle | 100 | 0.7042 | 0.406 | 飞溅极少，裂纹大幅减轻 |
3. 高频环形光束消除凝固裂纹
10kHz低频环形光束焊缝中心存在明显凝固裂纹；提升至100kHz高频后熔池热场均匀化，热应力集中大幅弱化，Big 大圆光束可完全消除焊缝中心裂纹，同时保持 0.4mm 级浅平熔道，是新能源铝材最优工艺组合。
四、核心研究结论
1. CBC 动态光束是铝合金过渡模式无飞溅浅熔焊接核心解决方案
无需改动激光功率、行走速度等基础参数，仅切换光场分布、调整振荡频率，同步实现极低飞溅、定制浅宽熔道、抑制凝固裂纹三大目标，一站式解决 LPBF、锂电铝箔加工核心缺陷。
2. 量产最优工艺（适配 3D 打印 / 电池壳体）
Big Circle 大圆环形光束 + 100kHz 振荡频率：熔深稳定 0.41mm、无凝固裂纹、飞溅可忽略，兼顾成形效率与零件致密性。
3. 工艺选型区分
集中型单点 / 长线光束仅适合厚板深熔场景；环形均匀光场是薄材、金属增材制造首选。
五、产业化应用前景
1. LPBF 铝合金 3D 打印：消除粉床 “雪球飞溅缺陷”，降低内部气孔夹杂，提升零件致密度与力学一致性；
2. 新能源锂电池铝箔密封焊接：无穿孔、无飞溅污染电芯，提升电池密封与循环寿命；
3. 智能工艺监测：本文粒子追踪算法可结合CNN神经网络，搭建光束 - 飞溅实时闭环调控系统。
